STM32F4xx以太网接口特性及应用电路详解：MII与RMII接口解析

以太网在数据传输中地位显著，其中的RMII接口尤为关键，今天我们就来深入探讨一番。

RMII接口特性

RMII接口规范使得在10/100 Mbit/s的速度下，微控制器以太网外设与外部PHY之间的引脚数量减少。以MII接口为例，它依据IEEE802.3u标准，需要16个数据和控制信号的引脚，而RMII接口则有所不同。在芯片设计过程中，这种引脚数量的减少有助于节省空间。同时，RMII接口是MAC与PHY之间的实例化对象，对数据包从MAC层到PHY层的高效传输至关重要。

在开发小型网络设备时，接口的特性不容忽视。比如，在家庭使用的无线路由器里，RMII接口的特性能够有效缩小路由器的体积。

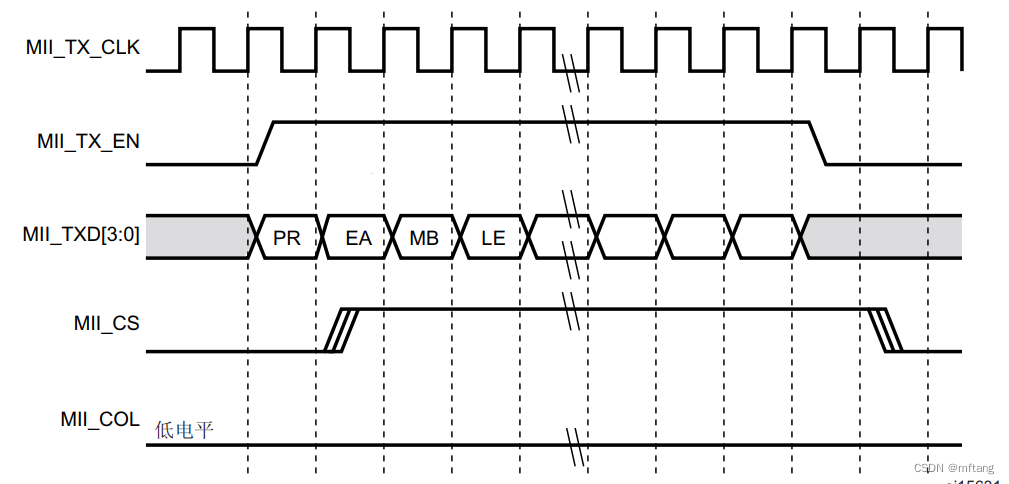

收发数据时序

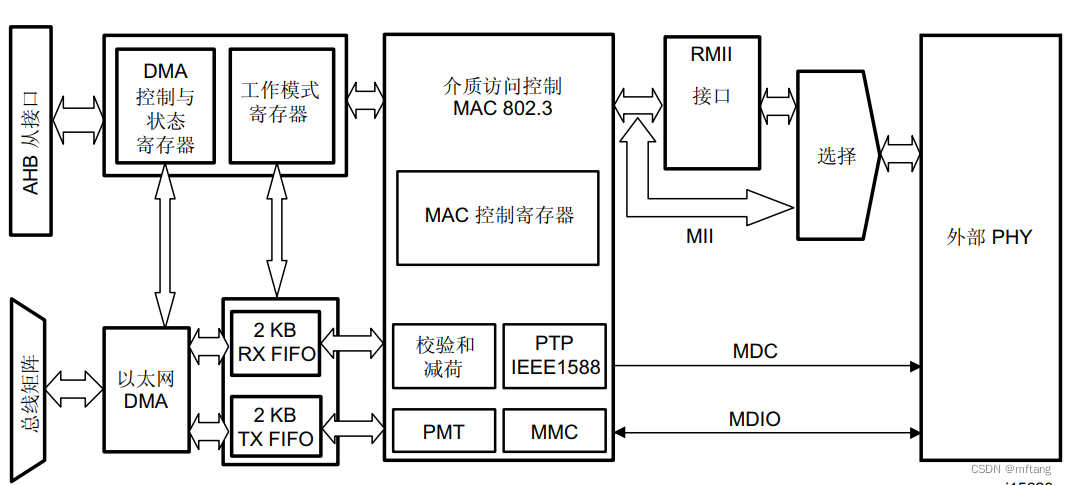

数据发送时，系统存储器会通过DMA模式将数据传输到发送FIFO缓存，随后由MAC内核负责发送。而接收过程则是先将接收到的以太网帧存储在接收FIFO中，再通过DMA传输到系统存储器。这样的顺序确保了数据传输的稳定性。

在一些工业场景中，对以太网数据传输进行监控时，掌握这种时间顺序至关重要。这样，我们可以准确判断数据传输是否顺畅。一旦某个环节出现异常，我们便能迅速找到问题所在。

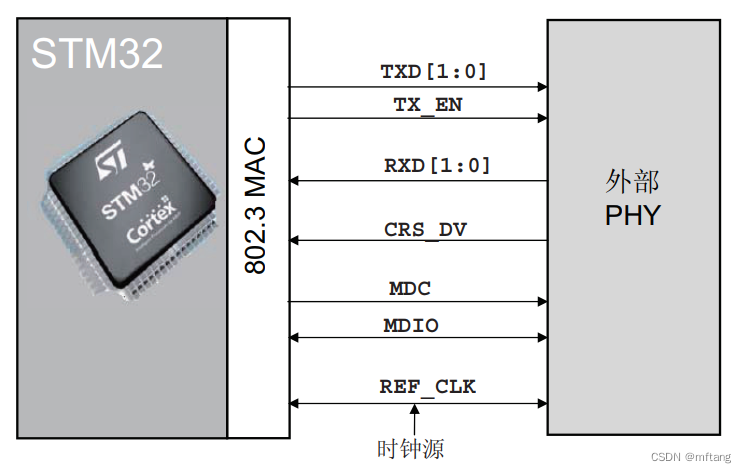

典型硬件应用电路

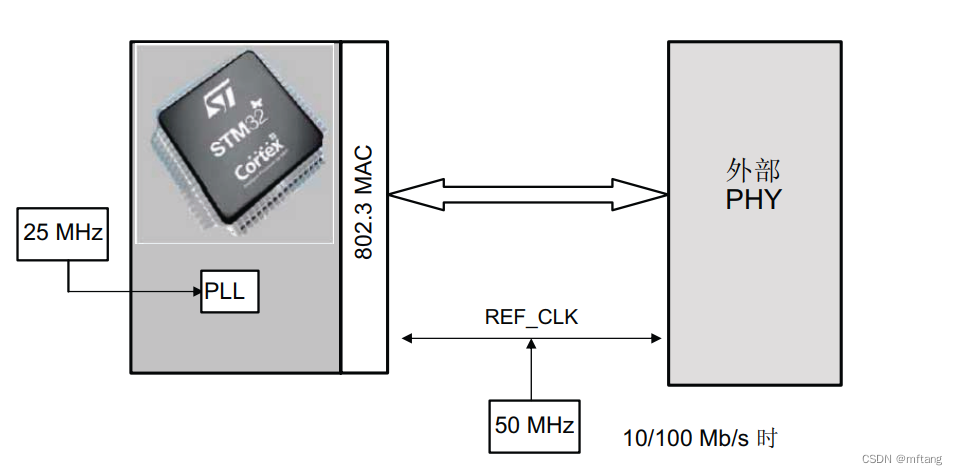

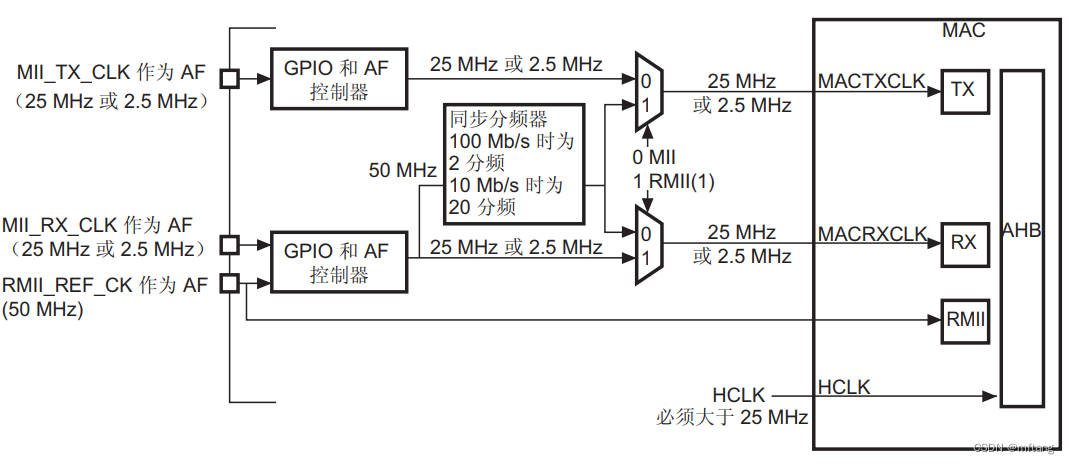

硬件电路部分要求特定设置。MAC和外部以太网PHY需共用同一参考时钟，该时钟需由外部提供。此外，它具备独立的发送与接收数据通道，宽度为2位。同时，驱动PHY的时钟可以是外部的50MHz，亦或是通过嵌入式PLL产生的50MHz频率信号。

许多企业在制造网络接口终端产品时，采用了RMII接口的硬件电路设计，以此确保网络连接的稳定性。例如，安防监控摄像头这类设备，正是利用这种电路来传输监控数据。

数据传输速率支持

RMII能够通过外部的PHY接口实现10/100 Mbit/s的数据传输速度。它能够通过遵循IEEE 802.3标准的MII接口与外部的快速以太网PHY进行信息交流。这样的传输速率满足了以太网通信的基本需求。

在办公室局域网内，这样的传输速度足以应对文件交换、打印机共用等日常需求。若缺乏这样的速度保障，工作效率难免会受到严重影响。

接口切换模式

以太网外设默认采用介质独立接口MII或RMII，用户可根据需要在这两种接口间进行选择。在使用以太网控制器前，若控制器处于复位状态或时钟尚未启用，应用需先配置MII/RMII的工作模式。

若网络设备在升级过程中需调整接口种类，那么掌握这一转换方式至关重要。若接口转换不当，设备可能无法顺利接入网络。

配置寄存器功能

用户可以通过设置一组寄存器来为MAC控制器和DMA控制器挑选合适的模式和功能。在不同的使用环境中，比如是追求速度还是看重可靠性，都可以通过调整这些寄存器来实现。

在视频流快速传输的场合，我们可以通过调整寄存器设置，提升传输速度，确保视频播放的顺畅。

你已对RMII接口的基础有了认识，那么你认为RMII接口在以太网未来的发展中还将实现哪些创新？若你觉得本文对你有所帮助，不妨点个赞并转发一下。
