北辰模块的NAT配置及通讯测试工具为工业控制工程师提供了诸多便利，然而，关于其在实际操作中的表现，部分人却持有疑虑。现在，我们将对此问题进行深入分析。

LAN2网络设置


在配置北辰模块时，LAN2网络设置显得尤为重要。必须准确填写LAN2的IP地址、子网掩码、网关地址和转发端口。注意，LAN2的IP地址是通过PLC转换得到的，其主要用途是与上位机进行连接和访问。以某工厂的自动化生产线为例，工程师需仔细调整这些参数，以确保上位机与设备间的通讯无阻。

一键配置功能


北辰模块具备快速的一键设置特性，用户只需轻轻点击“一键配置”按键，便能够轻松地完成NAT参数的设置。这些参数会被模块自动保存，并且模块还会自动重启。这一功能极大地提高了配置效率，为工程师节省了大量的宝贵时间。在紧急的设备调试中，工程师便利用这一便捷功能迅速完成了参数调整，使得设备得以迅速恢复到正常的工作状态。

通讯测试开启

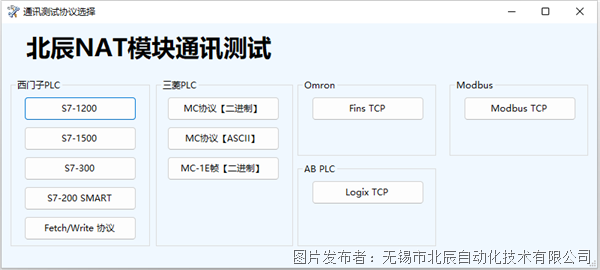

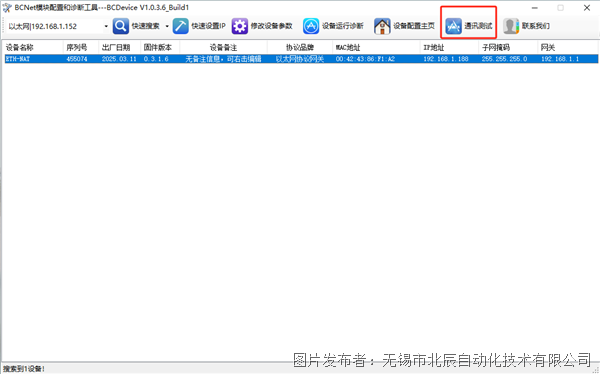

运行“.exe”文件，在北辰模块内搜索ETH-NAT功能，接着点击“通讯测试”按键。进入“北辰NAT模块通讯测试”的界面后，需挑选与LAN1端口实际连接的PLC型号。例如，西门子、三菱、欧姆龙、罗克韦尔等型号的PLC都是可选的。那时，在一座规模不大的自动化制造企业中，工程师们运用了这款设备，对众多品牌的可编程逻辑控制器进行了通信性能的检测，其目的是确保设备间通信的流畅无阻。


西门子PLC测试

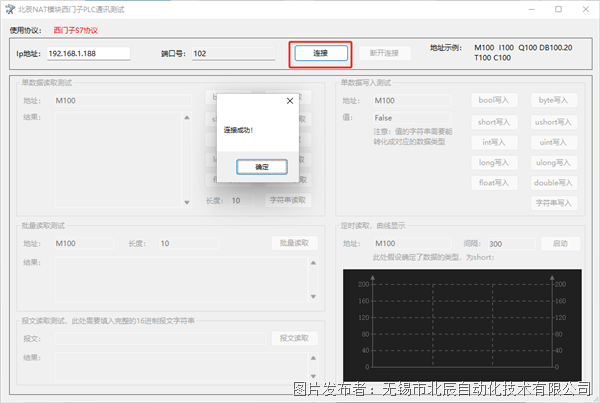

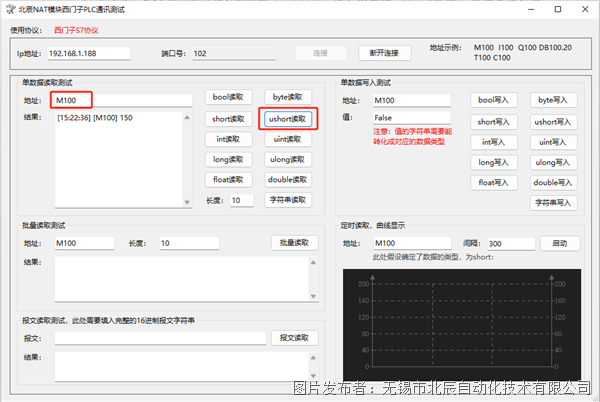

以西门子S7-1200型号PLC为示范，在“北辰NAT模块西门子PLC通讯测试”的界面里输入IP地址，随后按下“连接”按键。若连接顺利，系统会显示相应的提示信息。之后，我们依次执行单数据读取、批量读取以及单数据写入等测试步骤。以单数据读取为例，输入数据地址M100，点击“读取”按键，就能获取相应的数值。在一家规模不小的电气设备制造公司，对这些西门子PLC所进行的测试可以快速地揭示通信问题以及数据异常的情况。

其他测试内容

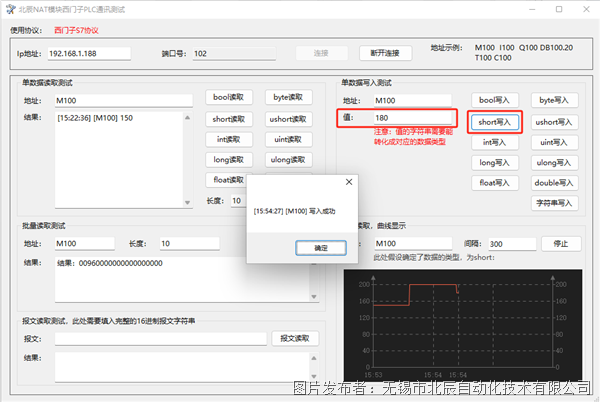

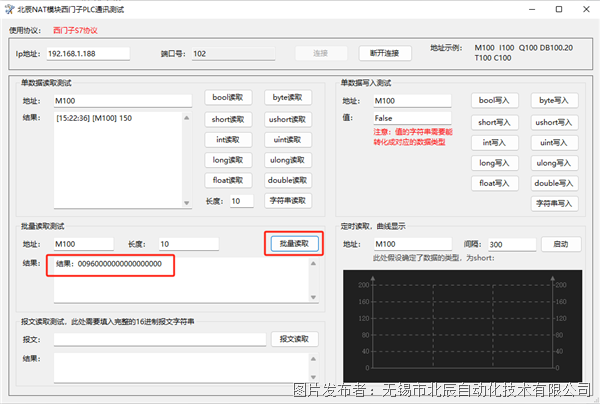

对西门子PLC进行检测之外，还执行了多项测试，包括大量数据的读取、个别数据的写入以及按时间间隔的数据读取等。在大量数据读取环节，用户可输入数据地址与长度，以获取对应字节数据；在单一数据写入环节，用户可修改指定地址的数值；至于定时读取环节，用户可设定时间间隔，并借助曲线图来展示数据变化。这些测试在食品加工厂的自动化包装生产线上起到了关键作用，它们确保了设备运行的精确无误。

工具优势总结


北辰模块的配置诊断工具确实十分实用，它能够快速完成PLC的IP地址NAT映射配置；其界面设计简洁明了，操作起来并不复杂；对于现场工程师而言，使用起来极为方便。而且，它还支持多种通讯协议的测试，无需依赖第三方软件就能检验NAT映射后的IP地址通讯是否顺畅。在众多工业项目中，这个工具都发挥了其至关重要的作用。

在使用这类检测配置的软件过程中，你是否遇到过一些难以解决的难题？如果你觉得这篇文章对你有所启发，不妨给它一个赞，同时也可以推荐给你的朋友们一起阅读。
